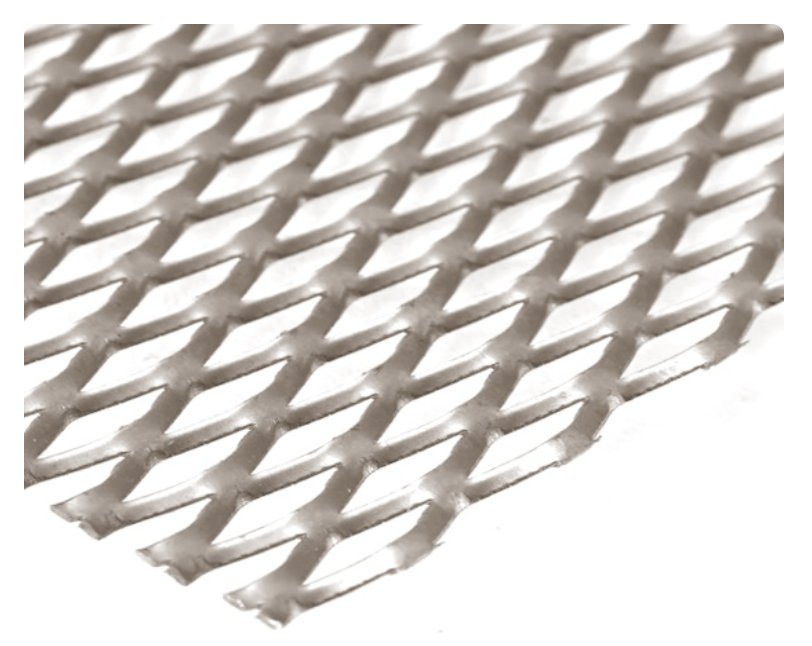

Просечно-вытяжной лист представляет собой обычный лист, в котором равномерно прорублены ячейки. Одновременно с этим сам лист вытягивают. Процесс прорубания и вытягивания происходит одновременно на прессе ПВЛ, с применением специальных ножей. При изготовлении данных листов используются листы, легко свариваемые, обычного качества, марки стали 3 пс/сп и толщиной 4-6 мм. На изготовленном листе по ширине присутствует технологический участок около 150 мм, необходимый для зажима заготовки (листа) на станке, который по желанию заказчика мы можем отрубить.
На видео ниже представлен фрагмент процесса изготовления стальных листов ПВЛ:
При изготовлении листы ПВЛ удлиняются: ПВЛ 406, 506 - в 2,3 раза от первоначального размера заготовки, ПВЛ 408, 508 - в 1,8 раза, ПВЛ 410, 510 - в 1,6 раза.
Маркировка просечно-вытяжного листа (см. ниже) состоит из нескольких цифр (например, ПВЛ 406). Первая цифра (4) указывает на толщину листа в мм (4 мм), а две другие (06) обозначают величину подачи листа (на видео это отчётливо видно) в мм (6 мм) при прорубании, некоторые источники указывают эту величину как шаг ячейки.
Наша компания предлагает лист просечно-вытяжной (ПВЛ) из наличия, выполненный по ТУ У 27.1-25484714-001-2002, следующих типоразмеров:
|
Номер листа |
Размер листа, мм |
Масса 1 м2, кг |
|
Лист ПВЛ 406 |
1200х1600 |
14,22 |
|
1200х1800 |
||
|
1200х2000 |
||
|
Лист ПВЛ 408 |
1000х2800 |
17,85 |
|
1000х1500 |
||
|
Лист ПВЛ 410 |
1000х2200 |
17,21 |
|
Лист ПВЛ 506 |
1200х1800 |
17,23 |
|
1200х2060 |
||
|
1200х2180 |
||
|
Лист ПВЛ 508 |
1000х2500 |
19,3 |
|
1200х2300 |
||
|
1200х2500 |
||
|
Лист ПВЛ 510 |
1000х2200 |
24,41 |
Мы также можем предложить изготовление просечно-вытяжного листа под заказ, при этом максимальная ширина готового листа составляет не более 1250 мм. Стоимость услуги уточняйте у менеджеров. Не работаем с давальческим сырьём. Готовый лист ПВЛ не рубим на гильотине на меньшие размеры, но режем газом.
Также наша компания предлагает готовые ступени из просечно-вытяжного листа. Размеры готовых ступеней 800х240 мм. Они изготавливаются как без покрытия поверхности, так и с цинковым покрытием (метод горячего цинкования), также могут быть окрашенными по RAL.
У нас вы сможете приобрести готовые настилы из просечно-вытяжного листа. Размеры готовых настилов 600х800 мм. Они изготавливаются как с цинковым покрытием и окрашенными, так и без покрытия.
По вашему желанию ступени и настилы из ПВЛ могут быть изготовлены других размеров и конструкций. Цены на нестандартные изделия уточняйте у менеджеров.
